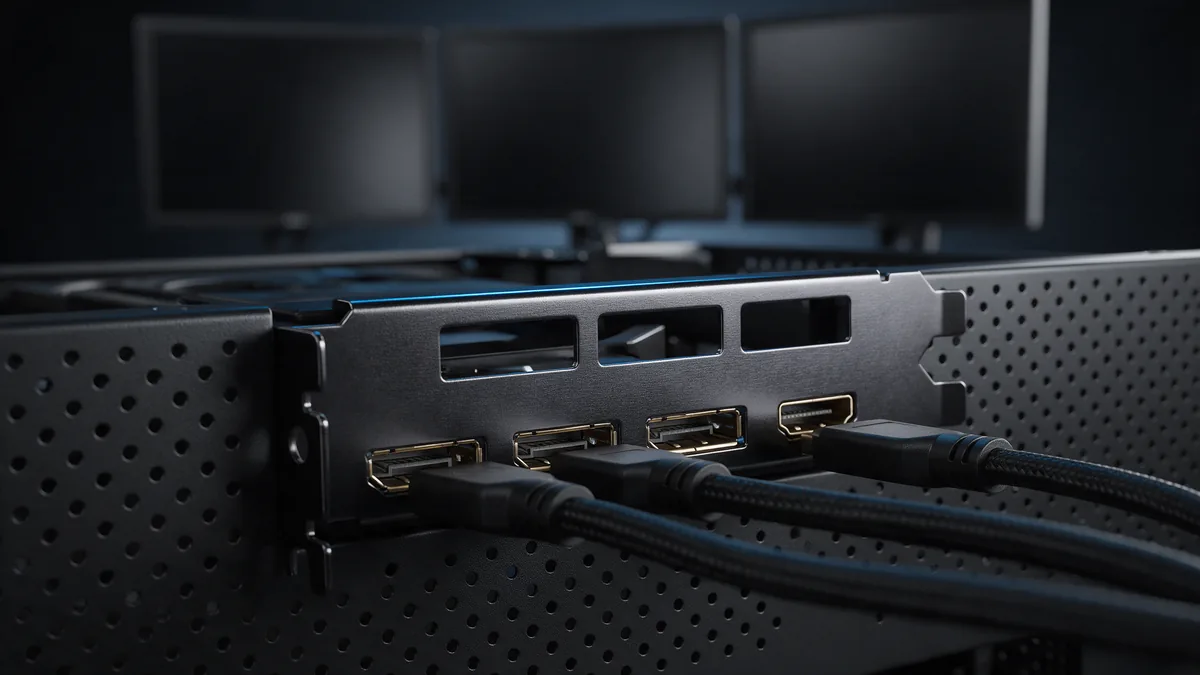

Você comprou a terceira tela, ligou o cabo na saída que estava sobrando e nada aconteceu. Ou aconteceu pela metade: a terceira acendeu, mas as outras duas caíram de 4K para Full HD, a taxa de atualização desceu de 120 Hz para 60 Hz e uma delas passou a apagar por dois segundos a cada vinte minutos. Escolher uma placa de vídeo para 3 monitores é onde esse tipo de projeto trava, porque a conta que decide o resultado não é a de conectores livres na traseira da máquina.

O que decide é banda, e ela é calculável: cada tela consome uma quantidade de dados por segundo que sobe rápido com resolução, taxa de atualização e bits por canal de cor. Este guia mostra como fazer essa conta, como ler as versões de conector, quanta VRAM reservar e o que muda quando entra a quarta tela.

Por que contar conectores não responde quantas telas a placa aceita

Uma placa com um HDMI e três DisplayPort tem quatro saídas físicas, e isso não significa quatro telas no ar ao mesmo tempo. Dentro da GPU existe um número finito de mecanismos de exibição, os blocos que montam cada quadro antes de mandá-lo para fora, e é esse número que define quantas telas independentes rodam juntas. A documentação da AMD sobre agrupamento de telas é explícita: o grupo chega a seis telas por placa, e o número real vem da especificação daquela placa, não da quantidade de portas.

Quanta banda cada tela consome, e como fazer a conta

Multiplique a quantidade de pixels pela taxa de atualização e pelos bits por pixel, que são três vezes os bits por canal. Uma tela Full HD tem 2.073.600 pixels: a 60 Hz em 8 bits por canal, isso dá cerca de 3,0 Gbps. Uma QHD de 2560 por 1440 sobe para cerca de 5,3 Gbps, e uma 4K de 3840 por 2160 chega perto de 12 Gbps, ou 15 Gbps em 10 bits. Três telas 4K em 10 bits passam de 45 Gbps somados, e essa banda não é um bolo compartilhado: cada conector DisplayPort tem suas quatro faixas e seu próprio teto.

Versões de DisplayPort e de HDMI, e o que cada uma entrega

A VESA publica as taxas de enlace do DisplayPort por nome, e três resolvem o dia a dia. HBR2, do DisplayPort 1.2, roda a 5,4 Gbps por faixa. HBR3, do DisplayPort 1.4, roda a 8,1 Gbps por faixa, o que dá 32,4 Gbps somando as quatro faixas do conector, 50% mais que a geração anterior. UHBR20, do DisplayPort 2.1, chega a 80 Gbps sobre quatro faixas, com multifluxo habilitado por padrão.

Falta descontar a codificação: as gerações HBR usam 8b/10b e gastam 20% do enlace em sinalização, então dos 21,6 Gbps do HBR2 sobram cerca de 17,3 Gbps úteis e dos 32,4 do HBR3 sobram 25,9. É por isso que uma tela 4K a 60 Hz em 10 bits entra no DisplayPort 1.2 sem sobra e folgada no 1.4. No HDMI, placa e monitor podem estar em versões diferentes, e o enlace negocia pela menor delas.

Transporte multifluxo e encadeamento de monitores

O transporte multifluxo (MST) empacota vários fluxos em um único conector DisplayPort, o que permite ligar a máquina ao primeiro monitor e este ao segundo, em cadeia. Duas exigências travam o uso: o monitor intermediário precisa ter saída DisplayPort com multifluxo declarado, o que não é universal, e os fluxos encadeados dividem a banda de um conector só. Duas telas Full HD somam cerca de 6 Gbps e cabem no DisplayPort 1.2; duas 4K somam perto de 24 Gbps e só entram no 1.4, sem espaço para 10 bits.

Compressão de fluxo de exibição e o que ela muda na conta

A compressão de fluxo de exibição (DSC) é um padrão da VESA que reduz o volume de dados antes de o sinal entrar no cabo, com perda considerada imperceptível nas taxas de monitor de trabalho. Ela entrou no DisplayPort 1.4 e mudou o cálculo: uma tela que exigiria 36 Gbps passa a caber em um enlace de 25,9 Gbps. O que ela não dispensa é suporte dos dois lados, e de todos os monitores da cadeia. Quando um elo não implementa, o sistema negocia para baixo sem avisar.

Adaptadores ativos e passivos: onde a terceira tela morre

Esta é a causa mais comum de terceira tela preta em máquina que deveria dar conta. Um adaptador passivo de DisplayPort para HDMI ou DVI não converte nada: apenas reorganiza pinos e conta com um recurso da placa, o modo duplo, em que a saída DisplayPort emite sinal no padrão HDMI ao detectar esse adaptador. O número de saídas capazes de fazer isso ao mesmo tempo é limitado por projeto, uma ou duas por placa, e nada na embalagem informa o limite.

Um adaptador ativo resolve porque traz conversor alimentado e não consome essa cota, e em arranjo de três telas ele deixa de ser opcional. Melhor ainda é eliminar a conversão, ligando monitor com entrada DisplayPort direto na saída da placa, e é por isso que conectividade entra nos critérios do guia de monitor para designer.

VRAM para várias telas: como estimar

A parcela previsível é o buffer de quadro: cada tela ocupa, por buffer, sua área de pixel multiplicada por 4 bytes. Três telas 4K somam 24,88 milhões de pixels, cerca de 100 MB por buffer e perto de 300 MB com os três buffers do compositor, o que é pouco para qualquer placa moderna. O consumo real aparece no que se coloca nas telas: uma aplicação de projeto com três janelas de visualização renderiza a cena três vezes, cada uma com seu cache. Dimensione a VRAM pela área de pixel somada, não pela maior tela.

Placa de vídeo para 3 monitores: qual classe dá conta de cada arranjo

Para três telas Full HD ou QHD a 60 Hz, com planilha, código e documentação, a banda exigida é modesta e o critério deixa de ser desempenho gráfico: basta confirmar três telas independentes e ter saídas DisplayPort nativas para dispensar conversão. Para três telas 4K, especialmente em 10 bits, a escolha muda de patamar, com DisplayPort 1.4 em todas as saídas usadas, VRAM de 16 GB ou mais e driver que sustente 10 bits em janela de aplicação. O critério se cruza com o guia de placa de vídeo para workstation e com o perfil de tela de cada disciplina, nos guias de monitor para arquitetura e monitor para programação.

Duas placas para quatro telas ou mais

Quando o arranjo cresce, a tentação é somar placas. Funciona, e em monitoramento com seis a oito telas é a única saída, mas traz três efeitos colaterais: arrastar janela de uma tela da placa A para uma tela da placa B obriga o sistema a copiar o conteúdo entre as duas, o que produz engasgo perceptível; a aceleração fica inconsistente, porque a aplicação escolhe uma placa; e o sistema precisa de linhas de PCIe para as duas e de fonte com margem.

Por isso, para uma placa de vídeo para 4 monitores, o caminho é quase sempre uma única placa que aceite quatro telas independentes, e não duas de quatro saídas cada. Duas placas fazem sentido a partir de cinco ou seis telas, ou quando o segundo conjunto atende um fluxo separado, caso comum em estação compartilhada por equipe de projetos.

Linha profissional contra linha de consumo neste cenário

Quatro diferenças importam em arranjo multitela, e nenhuma é desempenho bruto. A primeira é o número de telas independentes, maior na linha profissional e em perfil compacto. A segunda é a sincronia entre telas, que só importa quando elas formam uma superfície contínua. A terceira é o driver validado pelo fabricante do software, que faz três janelas de visualização em 10 bits conviverem sem piscar. A quarta é a cor de 10 bits em janela de aplicação, historicamente restrita à linha profissional e hoje disponível em parte da linha voltada ao mercado doméstico, com validação menos clara.

Arranjos mais usados por profissão

Em projeto (arquitetura, engenharia, BIM), o arranjo mais frequente é tela central grande em QHD ou 4K para a modelagem, tela lateral em orientação vertical para propriedades e árvore de camadas, e terceira para referência, com exigência de área de pixel e estabilidade. Em dados, o padrão é três telas iguais, duas com painéis permanentes e uma com o ambiente de desenvolvimento, e aí a densidade de pixel para texto pesa mais que tudo. Em edição, uma tela fica só com a imagem limpa, por conector dedicado e em 10 bits.

Diagnóstico: problemas comuns e como resolver

• Terceira tela não acende, as duas primeiras funcionam. Procure adaptador passivo no caminho e troque por ativo, e confirme quantas telas independentes a placa aceita.
• Resolução de todas cai quando a terceira entra. Banda insuficiente. Se houver cadeia, desfaça e ligue cada tela em um conector próprio; se não, veja se o cabo derrubou a versão negociada.
• Taxa de atualização despenca para 60 Hz. O enlace caiu. Cheque a versão de DisplayPort do monitor, use cabo certificado e confirme a compressão nos dois lados.
• Uma tela apaga por alguns segundos e volta. Cabo longo, sem certificação ou conector frouxo. Em cadeia multifluxo, é banda no limite.
• Cor de 10 bits não aparece na aplicação. Confirme suporte em janela, não em tela cheia, e se cabo e monitor sustentam a banda em 10 bits.
• Janela engasga ao ser arrastada entre telas. Com duas placas, é a cópia de conteúdo entre elas: concentre as telas de trabalho na mesma placa.
• O sistema enxerga a tela, mas ela fica em branco. Ligue as telas antes de iniciar a máquina e refaça o arranjo pelo painel do fabricante.

Configuração Zenion recomendada

Para três telas Full HD ou QHD em escritório técnico, a linha Raise dá conta: placa de entrada com três telas independentes e saídas DisplayPort nativas, memória dimensionada para o software em uso e armazenamento rápido. Para três telas 4K, ou para arranjo com uma tela em 10 bits dedicada a imagem, a linha Render é o ponto certo, com DisplayPort 1.4 em todas as saídas usadas, VRAM de 16 GB ou mais e fonte com margem para carga contínua. Quando entram quatro telas ou mais, a conversa é de linha Supreme.

A Zenion especifica a máquina a partir do arranjo de telas que você descreve, não de um modelo de placa escolhido antes: resolução de cada tela, taxa pretendida, se alguma precisa de 10 bits e quais aplicações ficam abertas juntas. Faixa de preço para estação de três telas em alta resolução fica entre alguns milhares e algumas dezenas de milhares de reais, variando com câmbio, classe de placa e configuração.

Perguntas frequentes

Quantos monitores uma placa de vídeo suporta?
Depende do número de mecanismos de exibição da GPU, não da quantidade de conectores. Placas de linha de consumo recentes acionam quatro telas independentes, mesmo com cinco saídas, e a linha profissional sobe para seis.

Preciso de placa de vídeo dedicada para usar 3 monitores?
Não necessariamente: vários processadores com gráficos integrados acionam três telas, e aí a limitação é a banda por saída da placa-mãe. Para arranjo com 4K ou 10 bits, a placa dedicada resolve banda, VRAM e driver de uma vez.

Posso usar a saída da placa-mãe junto com a placa de vídeo?
Em geral sim, ativando os gráficos integrados junto com a placa no firmware. Serve para tela auxiliar, mas o comportamento é o de duas placas: janela arrastada entre os domínios engasga.

Adaptador HDMI resolve o terceiro monitor?
Só se for ativo. O passivo depende de um recurso da placa limitado a uma ou duas saídas, e é por isso que funciona nas duas primeiras telas e falha na terceira.

Três monitores 4K exigem qual placa?
DisplayPort 1.4 com compressão em todas as saídas usadas, ou DisplayPort 2.1, e VRAM de 16 GB ou mais se a mesma aplicação ficar aberta nas três. A banda somada passa de 36 Gbps em 8 bits e de 45 em 10 bits.

Encadear monitores em um cabo só piora a imagem?
Não por si. O que piora é estourar a banda do conector, porque as telas encadeadas compartilham um enlace. Duas Full HD cabem folgadas, duas 4K exigem DisplayPort 1.4 e, em 10 bits, compressão.

Decisão prática

Antes de escolher a placa, escreva quatro linhas: resolução de cada tela, taxa de atualização que você quer de fato, se alguma precisa de 10 bits e quais aplicações ficam abertas ao mesmo tempo. Rode a conta de banda, compare com a tabela de conectores e dimensione a VRAM pela área somada. A classe de placa se define sozinha. Se o arranjo é de três telas em alta resolução, ou já aponta para quatro, fale com a equipe sobre a sua estação multitela antes de fechar a compra.
